——若把电子制造比作微血管手术，闭环温控就是那双绝不颤抖的手。
一块指甲盖大小的光模块上，密集分布着上百个焊点，传统焊接的温差波动，曾让多少工程师彻夜难眠
在3C电子、光通讯器件迈向微型化的今天，焊点间距已突破0.2mm，元件热敏性却越来越高。传统激光焊接因温度失控导致的焊盘烧穿、虚焊、热损伤，长期制约着高端电子制造。而闭环温控技术的出现，正将激光锡焊推向“微米级精度，±2℃恒温”的新时代。
一、为什么激光锡焊必须“锁死”温度?
1. 热失控：精密焊接的隐形杀手
当激光照射焊点时，若无实时调控，开光瞬间功率超调可使温度飙升至550℃以上——远超锡膏熔点(217~250℃)。这不仅引发焊锡飞溅、氧化，更可能击穿PCB焊盘或损伤周边芯片。
2. 材料兼容性困境
无铅锡膏需217℃精准熔化，但镁铝合金外壳耐受仅150℃
0.05mm漆包线绝缘层在120℃即软化，传统焊接难以避免热扩散
3. 一致性魔咒
某电子厂数据显示，人工焊接微型线圈马达的良率仅72%，因温度波动导致焊点强度差异高达40%。
二、闭环温控的核心技术：让激光“看见”温度
闭环系统通过“感知-决策-执行”三位一体实现温度驯服：
1. 毫秒级温度感知
同轴红外测温模块：直接集成于激光光路，以20μs响应速度捕捉焊点辐射热谱
突破点：短波段探测器可测量0.25mm²微区，精度达±2℃
2. 智能决策大脑：PID算法动态调参
比例控制(P)：根据当前温差快速响应(例：温差10℃→提升功率5%)
积分控制(I)：累计历史温差消除稳态误差(防虚焊)
微分控制(D)：预测温度变化趋势抑制超调(防烧毁)
松盛光电的PID在线调节技术，首次实现对1mm²焊点温度的毫秒级闭环
3. 执行端精准赋能
激光器功率按指令动态调整，例如：
焊点升温阶段：70W脉冲激光快速熔化锡膏
达到设定温度：自动降至30W维持熔融状态
冷却阶段：关闭激光并触发氮气冷却
三、技术突破：从“能用”到“敢焊”的质变
1. 超微焊点焊接成为可能
松盛光电激光锡焊机通过闭环温控，在直径0.1mm的漆包线上实现焊点成型：
采用0.2mm锡球，单点锡量误差<0.005mg
热影响区控制在0.05mm²内，绝缘层零损伤
2. 颠覆性工艺创新
预脉冲激光剥离：对漆包线先以30W激光剥离绝缘层，再80W焊接，避免传统化学脱漆的残留

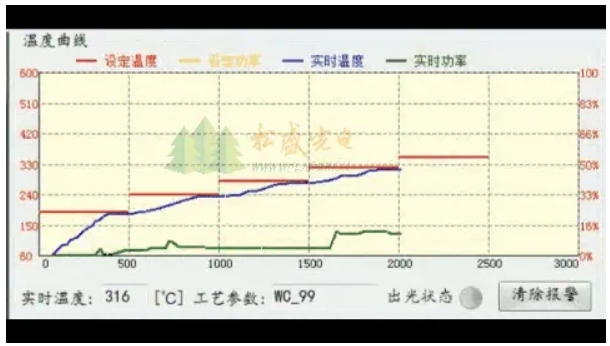

跳跃温度追踪：松盛光电系统可瞬时切换设定温度(如220℃→280℃)，曲线波动仍<5℃
3. 多光路同轴融合
“激光+CCD视觉+红外测温+指示光”四点同轴设计：解决行业十年难题——无需反复校准，焊点定位与温度监测完全同步。
四、温控型激光锡焊的原理：

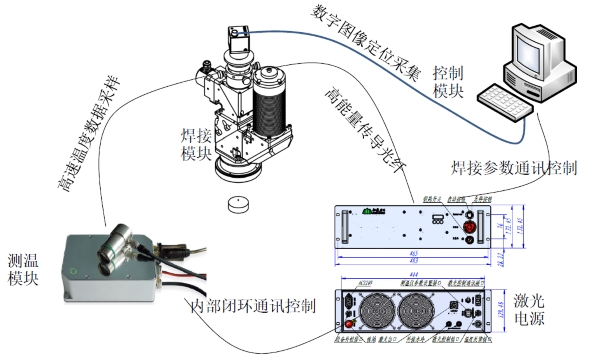

温度控制原理为：通过红外检测方式，实时检测激光对加工件的红外热辐射，形成激光焊接温度和检测温度的闭环控制，通过PID的计算调节，可以有效控制激光焊接温度在设定范围波动。由上位机将设定的温度指令传给单片机。单片机控制半导体激光器打开激光;通过光学耦合系统将半导体激光器输出的激光照射到指定焊接区域，同时对激光扫射区域进行测温。在这种焊接模式下，测温数据形成对单片机的反馈，构成闭环控制。使焊接区域温度在设定范围，从而达到控温焊接的过程。
通过这样一个原理介绍和图形关系，对于温度控制原理就不难理解了。激光对升温速度快，而且有温度控制的激光锡焊设备对电子产品的非接触式锡焊的批量化生产提供了更好的保护。
五、闭环温控的关键技术要素：
高精度、高速红外测温仪： 需要足够小的测量光斑(与激光光斑匹配)、高采样率(kHz级)、高精度(±2°C)和适当的测温波长(通常针对锡焊熔融区域优化)。抗环境光干扰、发射率补偿能力也很重要。
实时控制算法： 通常采用高性能的PID算法或其变种(如模糊PID、自适应PID)，结合前馈控制，实现快速、稳定、超调小的温度调节。
系统集成： 测温光路与激光光路的同轴设计(确保测量点即焊接点)，测温仪、激光器、运动控制系统之间的高速、低延迟通信。
松盛光电温度反馈精密激光焊锡系统集成度高，激光光斑更小，能量密度更高，激光透过率高达90%-95%，温度控制准确(测温精度±2℃)，响应速度更快(≤40μs)，符合电子器件厂对产品激光锡焊的各项要求。
六、落地效益：良率99.7%背后的经济账
某摄像头马达制造商引入闭环温控激光焊后：
良率跃升：72% → 99.7%(年减少返工成本380万元)
效率倍增：单台设备每小时焊800个马达，效率达人工8倍
性能突破：焊接后马达启动响应速度提升20%，电磁干扰下降15%
医疗传感器领域更因温度精准控制，实现生物相容焊点，推动植入式设备发展。
温度控制的本质是“确定性”的胜利
当2℃的温度波动决定着一个光模块的通信稳定性，或一个心脏起搏器传感器的生死可靠性，闭环温控已超越技术范畴，成为精密电子制造的底层信任协议。
“在微观焊接的世界里，精度是信仰，温度即法则。”——这或许解释了为何全球TOP 5光模块企业，已100%采用闭环温控激光焊系统。
这场静默的精度革命，正重新定义中国高端制造的竞争力边界。
