东芝推出2:1多路复用器/1:2多路信号分离器,支持PCIe 5.0和USB4等高速差分信号

发布时间:2024-07-11
日本川崎--(美国商业资讯)-- Toshiba Electronic Devices & Storage Corporation(东芝电子元件及存储装置株式会社,“东芝”)推出了“TDS4A212MX”和“TDS4B212MX”多路复用器/多路信号分离器开关,用于PCIe® 5.0、USB4®和USB4® Ver.2等高速差分信号,适用于个人电脑、服务器设备、移动设备等广泛的应用。这些新产品可以用作2进1出的多路复用器开关和1进2出的多路信号分离器开关,并从即日起开始出货。

本新闻稿包含多媒体。此处查看新闻稿全文: https://www.businesswire.com/news/home/20240710461618/zh-CN/

这些新产品采用了东芝专有的SOI工艺(TarfSOI™)来实现极高的带宽:使用行业领先[1]的-3-dB带宽(差分),TDS4B212MX的频率为27.5GHz(典型值),TDS4A212MX的频率为26.2GHz(典型值)。因此这些新产品非常适合用作高速差分信号的多路复用器/多路信号分离器开关,例如PCIe® 5.0、USB4®和USB4® Ver.2等。

TDS4B212MX和TDS4A212MX具有不同的引脚布局。TDS4B212MX针对高频特征进行了优化,而TDS4A212MX的引脚布局考虑了电路板的布局。

注:
[1] 用作2:1多路复用器/1:2多路信号分离器,截至2024年7月11日,来源于东芝的调查。

应用领域

  • 个人电脑、服务器设备、移动设备、可穿戴设备等
    支持的接口:PCIe® 5.0、PCIe® 4.0、PCIe® 3.0、CXL2.0、CXL1.0、USB4® Ver.2、USB4®、USB3.2 Gen2×1、USB3.2 Gen1×1、Thunderbolt™ 4、Thunderbolt™ 3、Thunderbolt™ 2、DisplayPort™ 2.0、DisplayPort™ 1.4、DisplayPort™ 1.3、DisplayPort™ 1.2

特性

  • 高-3-dB带宽(差分),适用于高速差分信号,例如PCIe ® 5.0和USB4 ®
    TDS4B212MX:-3-dB带宽(差分)=27.5GHz(典型值)
    TDS4A212MX:-3-dB带宽(差分)=26.2GHz(典型值)
  • 低工作电流:I ope=150μA(最大值)
  • 小封装尺寸:XQFN16 [2.4mm×1.6mm(典型值),t=0.4mm(最大值)]

主要规格参数

部件编号

TDS4B212MX

TDS4A212MX

封装

名称

XQFN16

尺寸(mm)

2.4×1.6(典型值),t=0.4(最大值)

工作范围

(Ta =-40至85°C)

电源电压VCC (V)

1.6至3.6

信号引脚电压差(峰对峰)VI/O(Diff) (V)

0至1.8

信号引脚共模电压V I/O(Com) (V)

0至2.0

DC特征

(Ta =-40 to 85°C)

备用电流I STB (μA)

最大值

10

工作电流I ope (μA)

最大值

150

高频

特征

(Ta =25°C)

-3-dB带宽(差分)

带宽(Diff) (GHz)

典型值

27.5

26.2

差分插入损耗

DDIL (dB)

f=5.0GHz

典型值

-0.8

-0.9

f=8.0GHz

-0.9

-1.0

f=10.0GHz

-0.9

-1.1

f=12.8GHz

-1.2

-1.4

f=16.0GHz

-1.4

-1.9

差分回波损耗

DDRL (dB)

f=5.0GHz

典型值

-17

-15

f=8.0GHz

-15

-14

f=10.0GHz

-20

-17

f=12.8GHz

-17

-17

f=16.0GHz

-16

-18

差分OFF隔离

DDOIRR (dB)

f=5.0GHz

典型值

-20

-20

f=8.0GHz

-17

-19

f=10.0GHz

-16

-17

f=12.8GHz

-17

-12

f=16.0GHz

-14

-11

差分串扰

DDXT (dB)

f=5.0GHz

典型值

-56

-36

f=8.0GHz

-48

-34

f=10.0GHz

-44

-32

f=12.8GHz

-39

-31

f=16.0GHz

-36

-30

样品检查及供应

在线购买

在线购买

有关这些新产品的更多信息,请访问下面的链接。
TDS4A212MX
TDS4B212MX

有关东芝通用逻辑IC的更多信息,请访问下面的链接。
通用逻辑IC

要查找网上经销商供应这些新产品的情况,请访问:
TDS4A212MX
在线购买
TDS4B212MX
在线购买

*USB4®是USB Implementers Forum的注册商标。
*Thunderbolt™是英特尔公司或其子公司的商标。
*DisplayPort™是视频电子标准协会(Video Electronics Standards Association)在美国以及其他国家和地区的商标或注册商标。
*PCIe®是PCI-SIG的注册商标。
*TarfSOI™是东芝电子元件及存储装置株式会社(Toshiba Electronic Devices & Storage Corporation)的商标。
*其他公司名称、产品名称和服务名称可能是相关公司的商标。
*本文件中的信息(包括产品价格和规格参数、服务内容和联系信息等)在公告之日有效,可能随时变化,恕不提前通知。

关于Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation是先进半导体和存储解决方案的领先供应商,凭借半个多世纪的经验和创新,为客户和业务合作伙伴提供卓越的分立半导体、系统LSI和HDD产品。

该公司在全球拥有19,400名员工,以实现产品价值最大化,与客户密切合作共创价值和开拓新市场为宗旨。该公司以建设并促进更美好的未来,让全世界的所有人受益为目标。

有关TDSC的更多信息,请访问:https://toshiba.semicon-storage.com/ap-en/top.html

免责声明:本公告之原文版本乃官方授权版本。译文仅供方便了解之用,烦请参照原文,原文版本乃唯一具法律效力之版本。

在 businesswire.com 上查看源版本新闻稿: https://www.businesswire.com/news/home/20240710461618/zh-CN/

CONTACT:

客户咨询:
功率和小型信号元件销售与营销二部
电话:+81-44-548-2215
联系我们

媒体垂询:
Chiaki Nagasawa
数字营销部
Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

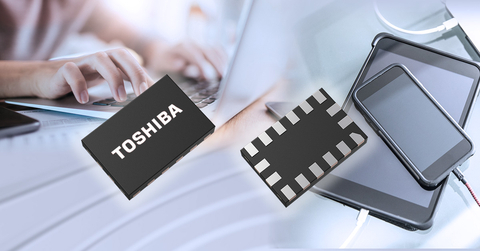

东芝:“TDS4A212MX”和“TDS4B212MX”多路复用器/多路信号分离器开关支持PCIe 5.0、USB4和USB4 Ver.2等高速差分信号,适用于个人电脑、服务器设备等应用。(图片:美国商业资讯)
